Tekstlabel
|
Tekstlabel |
|
In dit menu kunt u een of meerdere tekstelementen definiëren die geplaatst wordt na het plaatsen van een vakdeel. Het tekst-element is gelijk voor alle vakdelen binnen een tabel.

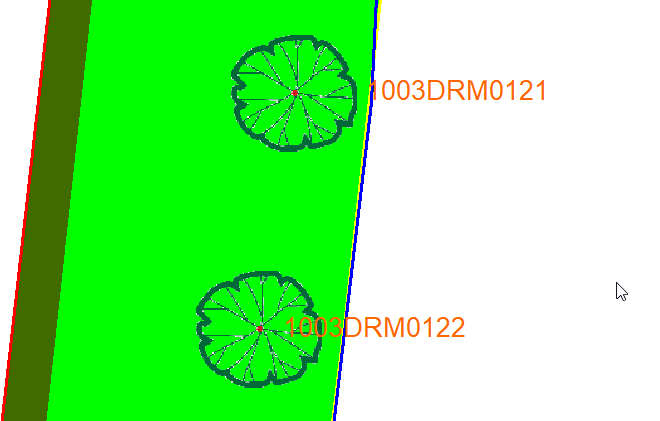

Voor bomen zouden de teksten er zo uit kunnen zien:

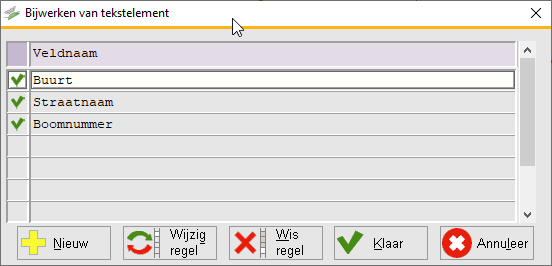

In bovenstaand voorbeeld is ervoor gekozen om de code - bij het plaatsen van bomen - samen te stellen uit drie codes: die van de buurt, de straatnaam en het boomnummer:
De bovenste veldnaam zal als eerste getoond worden, de tweede als tweede et cetera. Zo is het ook mogelijk bij iedere boom de ingevulde boomsoort te tonen, het plantjaar of iets anders. Uiteraard geldt dit niet alleen voor bomen, maar voor alle gegevenssets.
Tip! Tekstelementen worden alleen getoond wanneer in de Gebruikersinstellingen de optie Toon tekstlabels in beheerlagen is aangevinkt. Verder kunnen de tekstelementen sinds 9.2 per beheerlaag apart aan- of uitgezet worden. Zie hiervoor Weergave-aanpassing.
Voorwaarden voor het plaatsen van tekstelementen
| • | Er moet een tekstelement samengesteld zijn in dit menu. |
| • | Bij de tekenfunctie in het themamenu moet de vervolgactie 'Plaats retourtekst' gekozen zijn. De tekenfuncties 'Plaats puntsymbool', 'Teken nieuwe lijn', 'Teken nieuw vlak', 'Aanmaak nieuwe lijn' en 'Aanmaak nieuw vlak' kunnen allemaal uitgerust worden met deze vervolgactie. |
Vervolgens kunt u bij de gebruikersinstellingen aangeven of u het tekstelement automatisch of handmatig wilt plaatsen.
De positie van de tekstlabel aanpassen
Het kan voorkomen dat een code niet op de juiste plek staat: het is misschien niet duidelijk bij welk object de code hoort, codes staan door elkaar of een object is verschoven maar de tekst staat nog op de oude plek. Er zijn twee manieren waarop u een geplaatste code kunt verschuiven:
| • | 'Pak' een code op en plaats deze op de gewenste plek. Dit gaat code voor code. Met de functie 'Verplaats symbool, tekst of hoekpunt' kunt u dit regelen. |
| • | Wanneer u de functie 'Corrigeer tekstelementen' gebruikt, kunt u meerdere code tegelijk aanpassen. |
