Teken nieuw vlak
|
Teken nieuw vlak |
|
Met de functie Teken nieuw vlak creëert u beheeroppervlakten door deze zelf te tekenen. Het voordeel van deze functie ten opzichte van de functie Aanmaak nieuw vlak is dat u zelf precies bepaalt hoe het vlak 'loopt'.

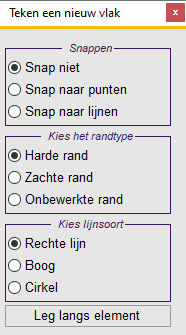

Na het klikken op de functie komt het volgende menu in beeld:
U kunt tijdens het tekenen snappen op hoekpunten, dit geldt voor hoekpunten in ondergrond-, beheer- en WFS-lagen. Ook kunt u snappen naar lijnen. In dit menu bepaalt u ook het randtype en de lijnsoort.
Tip! Tijdens het tekenen kunt u wisselen van randtype en lijnsoort.

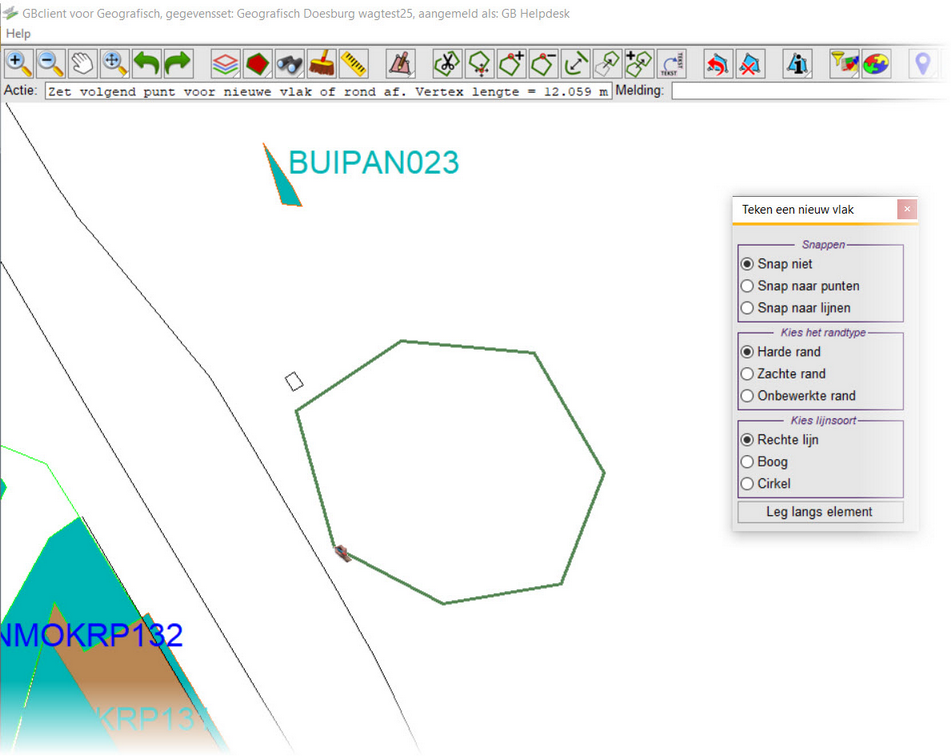

Klik in de kaart om te beginnen met het tekenen van het vlak. Wanneer u een gedeelte van het vlak langs een ondergrondlijn of -vlak wilt laten lopen kunt u de optie Leg langs element gebruiken. In dat geval wordt gevraagd welk element u wilt gebruiken. Na keuze van het element ziet u bij Actie wat er van u verwacht wordt: het plaatsen van het beginpunt, vervolgens het plaatsen van het eindpunt en eventueel daarvoor - is het gekozen ondergrondelement een lijn of vlak - een tussenpunt.
U rondt het tekenen af met een rechtermuisknopklik. Klik nu met de linkermuisknop om het invoerscherm te openen.
Wilt u het tekenen afbreken, klik dan na afronden nogmaals met de rechtermuisknop.
Gegevens invoeren
Na de linkermuisklik verschijnt een invoerscherm waarin nieuwe beheergegevens toegevoegd kunnen worden. Voor meer informatie over het invoerscherm, klik hier.
Let op! Klikt u op het invoerscherm op [Stop] dan krijgt u de vraag of u het geplaatste object wilt bewaren (zonder beheergegevens) of dat u het object wilt wissen.
----
Voor aanmaak van deze functieknop, zie hier.
