Aanmaak nieuwe lijn
|
Aanmaak nieuwe lijn |
|
Met de functie Aanmaak nieuwe lijn creëert u lijnen op basis van een beheerlaag of ondergrondlaag. Het voordeel van deze functie ten opzichte van de functie Teken nieuw lijn is dat u niet zelf vlakken hoeft te tekenen.

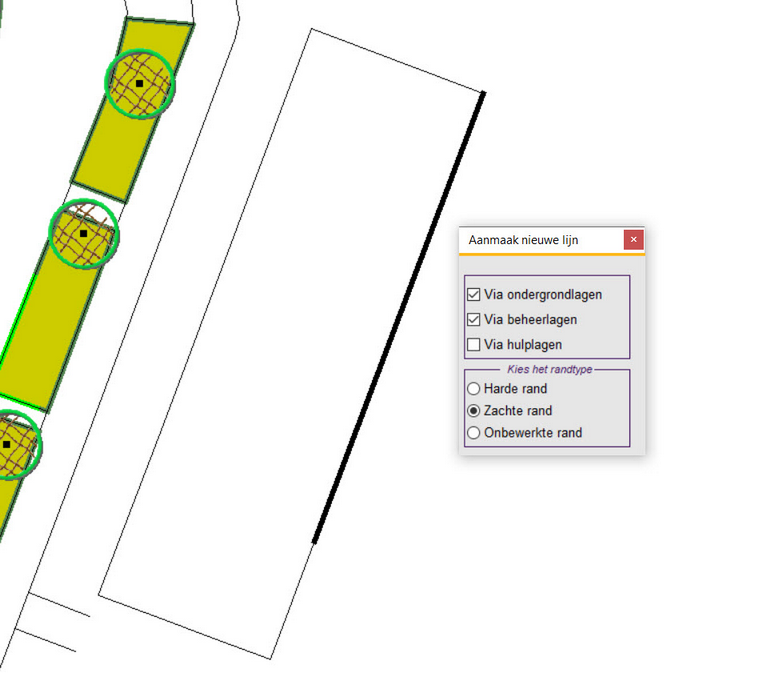

Na het klikken op de functie komt het volgende menu in beeld:
In dit menu bepaalt u of de ondergrond als basis moet dienen, beheerlagen of beide. Een witte achtergrond betekent 'geselecteerd'. In bovenstaande afbeelding zullen ondergrondlagen dus als basis dienen voor het aanmaken van een lijn. Ook kunt u het randtype van de te tekenen lijn instellen.
U selecteert een lijn in de ondergrond door erop te klikken. De lijn zal verdikt weergegeven worden.

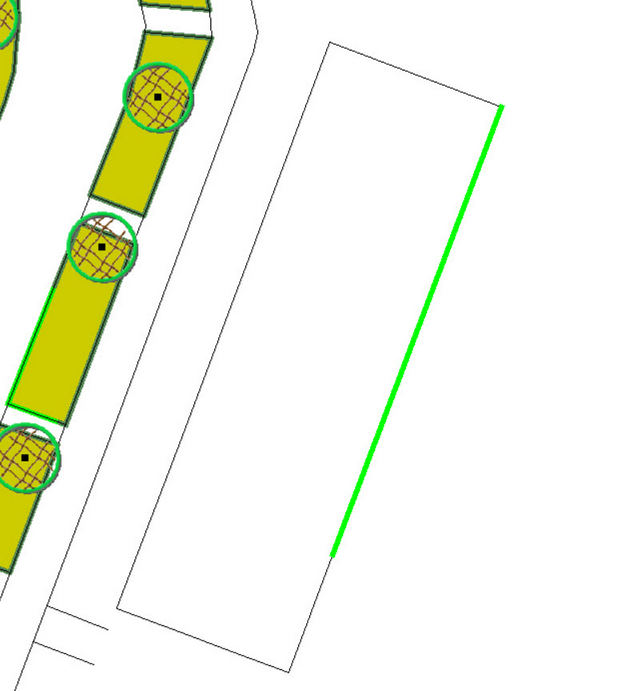

Wanneer u akkoord bent met de voorgestelde lijn klikt u met de linkermuisknop in de kaart. Het invoerscherm zal geopend worden en u kunt de beheergegevens invullen. Nadat u de gegevens heeft ingevuld en bewaard is de lijn gevormd:
Gegevens invoeren
Na de linkermuisklik verschijnt een invoerscherm waarin nieuwe beheergegevens toegevoegd kunnen worden. Voor meer informatie over het invoerscherm, klik hier.
Let op! Klikt u op het invoerscherm op [Stop] dan krijgt u de vraag of u het geplaatste object wilt bewaren (zonder beheergegevens) of dat u het object wilt wissen.
----
Voor aanmaak van deze functieknop, zie hier.
