GB GEO - de handleiding > Menu-opties > Inrichting Geo > Ondergrondlagen > Import ondergrond uit SHAPE, direct

Een dbf-bestand is van belang bij bijvoorbeeld teksten en puntsymbolen. Hier wordt beschreven waar het dbf-bestand aan moet voldoen om een juist import-resultaat te krijgen.

Teksten

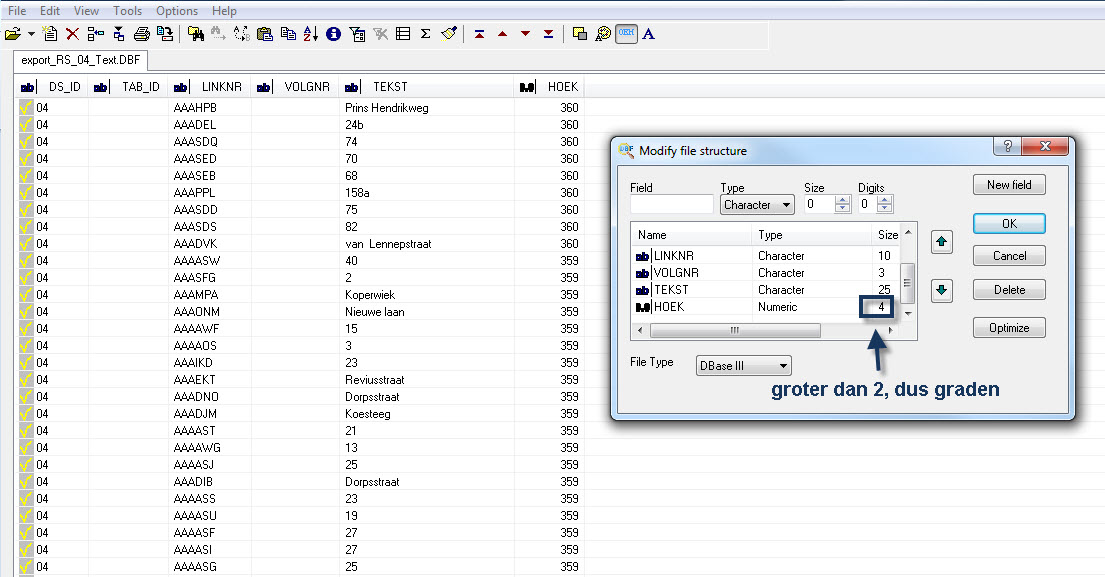

Wanneer een tekst in de ondergrond getoond moet worden, dan moet de veldnaam/kolomkop (bij 'Name' in onderstaand voorbeeld) 'text' of 'tekst' bevatten én moet het 'Type' een character-veld zijn. Als de tekst geroteerd getoond moet worden in de kaart dan moet de veldnaam 'hoek', 'angle' of 'rotatie' bevatten. De rotatie mag in graden of in radialen aangegeven zijn. Bevat een veld 3 of meer posities voor de komma ('Size' >= 3) dan zal dit als graden gelezen worden. Bij minder dan 3 posities zal het als radialen opgenomen worden.

Let op! Veldnamen die eindigen op '_ID' worden genegeerd. De veldlengte van een numeriek veld mag maximaal 20 karakters lang zijn.

Punten

Bij het inlezen van een shp-bestand met puntsymbolen zal ieder puntsymbool een import-code meekrijgen. Deze bestaat uit de datum van de importdag plus een volgnummer.

Bevat de dbf een tekstveld dan moet deze verwijderd worden en apart ingelezen worden.

Let op! Bevat de dbf een tekstveld dan zullen er geen puntsymbolen ingelezen worden, maar tekst-elementen.

Shape-bestanden met vlakken en lijnen hebben in principe geen dbf nodig.
