Met deze functie kunt u eerder aangemaakte lijnen of vlakken splitsen.



Na aanklikken van de knop verandert de muispijl in een hand met pen. Wijs het te splitsen object aan. Bevestig (linkermuisknop), kies de volgende (rechtermuisknop) of stop de functie met <Esc>.

Na bevestiging plaatst u:

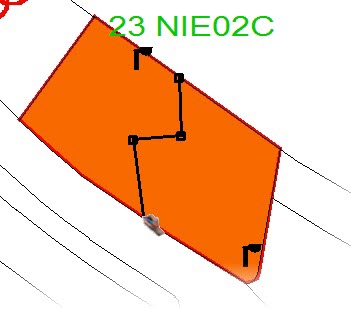

Hieronder een voorbeeld. Ieder hoekpunt wordt gemaakt met een muisklik.

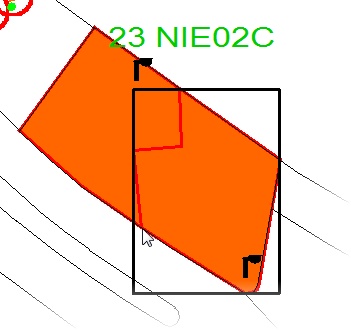

Langs de zwarte  lijn zal het element worden gesplitst. Als u op de rand van het element (eindpunt) klikt, wordt de splitsing doorgevoerd.

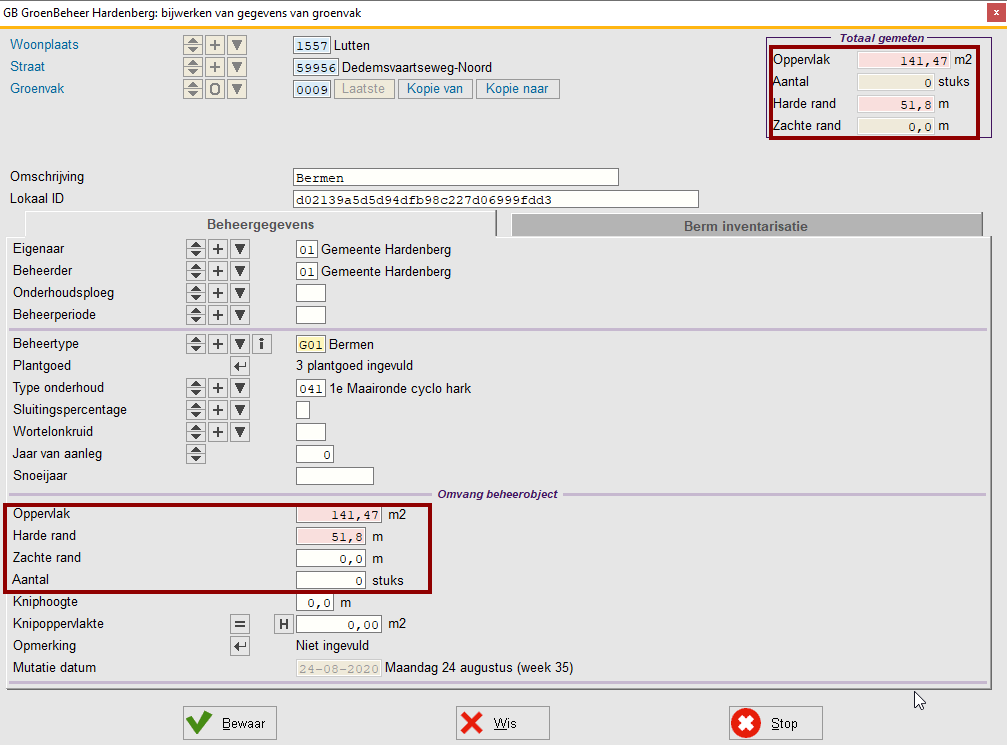

Hierna zal onderstaand scherm ('Bijwerken van gegevens van vakdeel') getoond worden. Dit scherm is gekoppeld aan het op afbeelding 2 omlijnde object. Door de splitsing zijn de maten (oppervlakte etc) gewijzigd, zie de waarden in de rode kaders. De nieuwe waarden worden met een lichtrode achtergrond weergegeven. Als u met de muis boven dit veld hangt komt er een tooltip met de oorspronkelijke waarde. Afhankelijk van de instellingen kan het zijn dat onder de Totaal gemeten waarden een knop [Neem over] staat. Als die er niet staat dan betekent dat dat de nieuwe waarden automatisch overgenomen worden (zoals in dit voorbeeld is te zien).



Vervolgens klikt u op [Bewaar].

Het tweede deel van het gesplitste object wordt getoond met wederom een invoerscherm. Hier vult u een nieuwe code (blauwe sleutelvelden) en bijbehorende vakdeelgegevens in. Omdat dit een nieuw vlak betreft, zijn de gemeten waarden al ingevuld op het invoerscherm en hoeft u deze dus niet meer over te nemen.

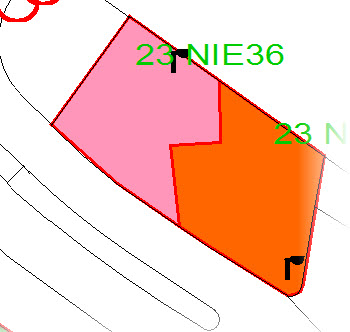

Het resultaat na splitsen:





De kleuren in dit voorbeeld zijn afkomstig van de weergave-aanpassing.



Let op! Splitsen kan alleen bij het beginnen en eindigen op de rand van het te splitsen object. Bij het splitsen van een lijn is één splitspunt voldoende. Na het geven van het eindpunt voert het  programma de splitsing door.



Tip! Na verloop van tijd kan er 'vervuiling' ontstaan wanneer de veranderde maten niet altijd overgenomen zijn. GB Geografisch biedt u de mogelijkheid om hierop te controleren en correcties door te voeren. Ga hiervoor naar Matencontrole.
