Met deze functie is het mogelijk meerdere beheerobjecten in één handeling te verplaatsen.

Activeer de functie door erop te klikken:

U kunt op verschillende manieren uw selectie bepalen: door het tekenen van een kader in de tekening (Teken een zoekgebied), door elementen aan en uit te klikken (Klik elementen aan/uit) of door een ondergrond-vlak te kiezen (Kies een vlak als zoekgebied). Bij het tekenen van een zoekgebied (een kader) vormt iedere klik met de linkermuisknop een hoekpunt van het kader. U kunt zoveel (hoek)punten aangeven als nodig is. U kunt meerdere kaders plaatsen. Indien u tevreden bent met het zoekgebied kunt u dit met de rechtermuisknop bevestigen/doorvoeren. U kunt deze zoekmanieren ook combineren. Zo kunt een zoekgebied in de kaart tekenen en vervolgens losse punten, lijnen of vlakken buiten het kader aanwijzen die ook in het rapport moeten verschijnen. Reeds geselecteerde elementen kunt u op die manier ook uit de selectie verwijderen.

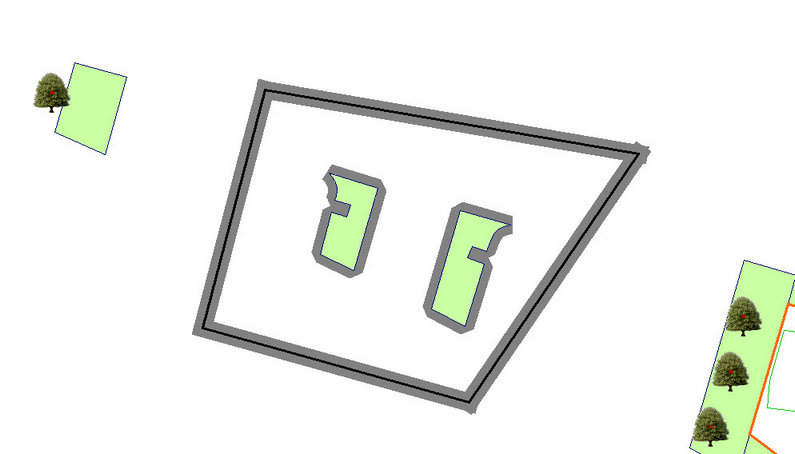

Wanneer de selectie gemaakt is, verschijnt het resultaat in beeld:

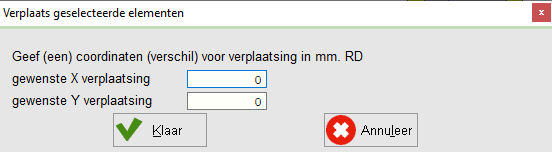

Klik nu op 'Klaar' in het eerste scherm en het volgende scherm verschijnt:

Hier kunt u de gewenste verplaatsing in millimeters opgeven. Wanneer u een min-teken voor het getal plaatst, wordt de verplaatsing de andere kant op gerealiseerd.

In bovenstaand voorbeeld zullen de vlakken 6 meter naar rechts en 12 meter omhoog opschuiven.

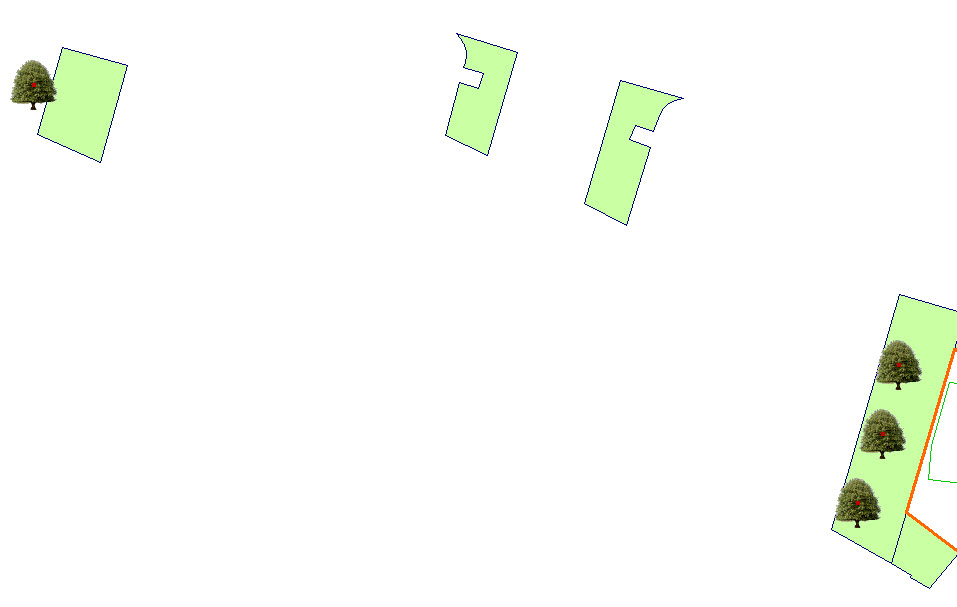

Nadat u op 'klaar' geklikt heeft en op de daarop volgende waarschuwingen heeft gereageerd, zullen de vlakken worden verschoven:

Tot slot verschijnt er een melding van het aantal objecten dat verplaatst is:

Tekstelementen - of ze nu aanstaan of uitstaan - worden bij deze functie ook als object gezien.

----

Voor aanmaak van deze functieknop, zie hier.
