Eilanden aanwijzen
|
Eilanden aanwijzen |
|
Met de functie Eilanden aanwijzen maakt u uitsparingen in vlakken. Dit kan noodzakelijk zijn wanneer een vlak zich in een ander vlak bevindt, zonder dat er sprake is van overlap. Een voorbeeld is een gazon met een bloemenperk, een boomspiegel in een gazon of een gazon met terras.

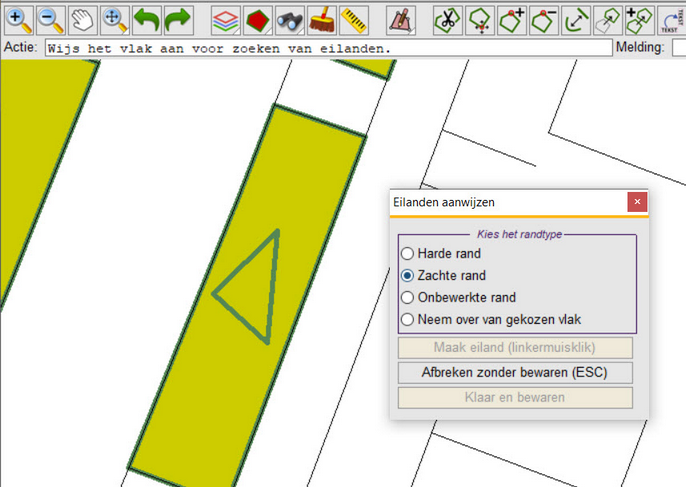

Voordat u de functie kunt gebruiken moet zowel het buitenste vlak als het kleinere vlak dat als basis dient voor het eiland, al getekend zijn. In onderstaand voorbeeld is het langwerpige vlak het buitenste vlak en het driehoekige vlak het vlak waarop het eiland gebaseerd zal worden. Klik de functie 'Eilanden aanwijzen' aan, kies het randtype en wijs het buitenste vlak aan:

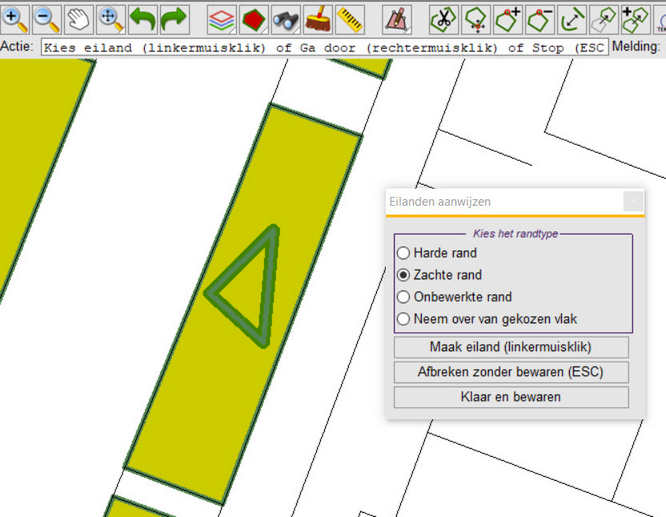

Na bevestiging van het buitenste vlak, worden de vlakken getoond die als basis voor een eiland kunnen dienen:

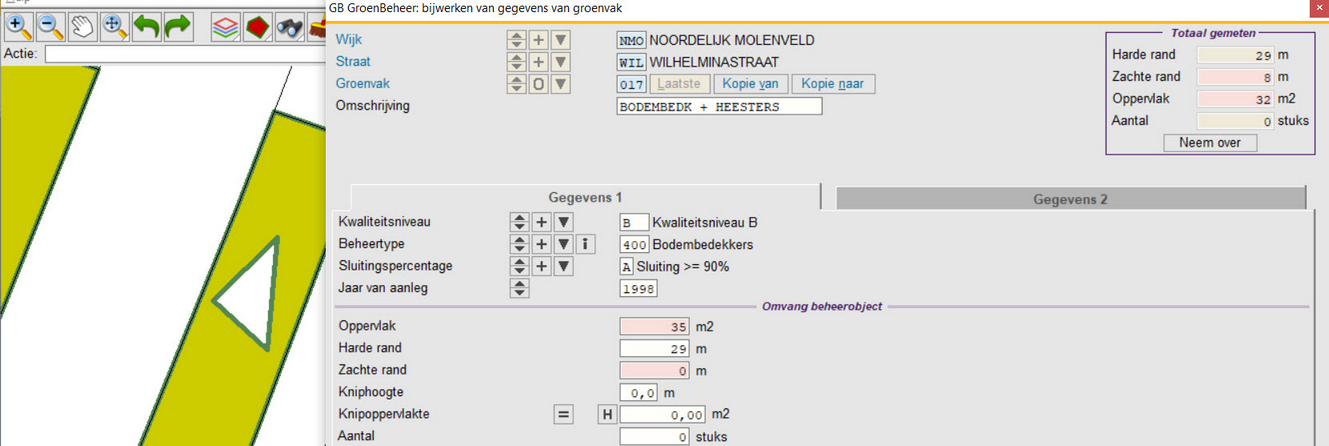

Wanneer het (de) eiland(en) gekozen zijn, wordt het invoerscherm getoond met de gegevens van het buitenste vlak. De oppervlakte is kleiner geworden en ook de randen zijn waarschijnlijk aangepast. Klik op Neem over om de nieuwe gemeten gegevens over te nemen in de database:

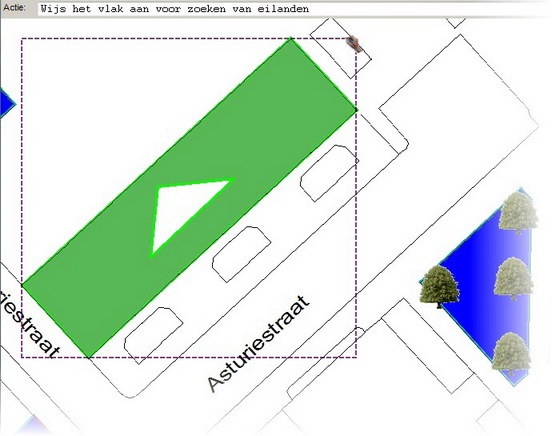

Nu is het eiland gemaakt en zijn de beheergegevens van het buitenste vlak correct. Om dit duidelijk weer te geven is in dit voorbeeld de weergave-aanpassing aangezet. Het eiland is duidelijk zichtbaar:
Tip! Wanneer u een vlak gaat aanmaken dat dient als basis voor het eiland, dan kunt u dit vlak als beheerobject opnemen met een ander groentype dan het buitenste vlak. Maar wanneer dit vlak niet bewaard hoeft te worden, bijvoorbeeld omdat het gaat om verharding, vergeet dan niet dit ongekoppelde vlak na aanmaken van het eiland te wissen.
----
Voor aanmaak van deze functieknop, zie hier.
