Toelichting functie 'Corrigeer beheerlagen'

Met deze functie worden grafische fouten in beheerlagen opgespoord en verbeterd. GB Geografisch onderscheidt twee soorten grafische fouten:

1) Fouten die beter gewist kunnen worden. Deze fouten kunnen niet door GB Geografisch getekend worden en niet handmatig of automatisch hersteld worden.

2) Fouten die gecorrigeerd kunnen worden. Deze fouten kunt u automatisch door GB Geografisch laten repareren, of u kunt ze handmatig nalopen.

Fouten die in GB Geografisch tot het advies 'wissen' leiden:

•	vlakken, lijnen of punten die (deels) buiten het coördinaatstelsel vallen. Dat zijn coördinaten met een getal hoger dan 99999999, of kleiner dan 0,

•	vlakken met oppervlaktes kleiner dan 10 mm2,

•	vlakken met één of geen rand,

•	lijnen met een lengte van 0,

•	een punt waarvoor geen puntsymboolcode gedefinieerd,

•	tekstelementen zonder tekst.

Fouten die GB Geografisch kan corrigeren:

•	Lijnstukken die kleiner dan 1 cm zijn worden samengevoegd met het volgende lijnstuk.

•	Vlakken met zijden kleiner dan 1 cm worden samengevoegd met de volgende zijde.

•	Vlakken met kruisende zijden. Vlakken met kruisende zijden worden gecorrigeerd door één of meer hoekpunten te verwijderen. Vlakken met kruisende zijden kunnen sterk veranderen als gevolg van een automatische correctie. Het is aan te raden vlakken met kruisende zijden handmatig te corrigeren.

Gebruik functie 'Corrigeer beheerlagen'

Om de functie uit te voeren kies Systeembeheer > Controle en correctie > Correctiefuncties grafisch > Corrigeer beheerlagen.

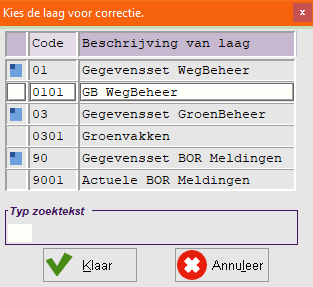

Kies nu de beheerlaag die u wilt controleren.

Let op! Om de functie te kunnen gebruiken mogen overige gebruikers niet ingelogd zijn.

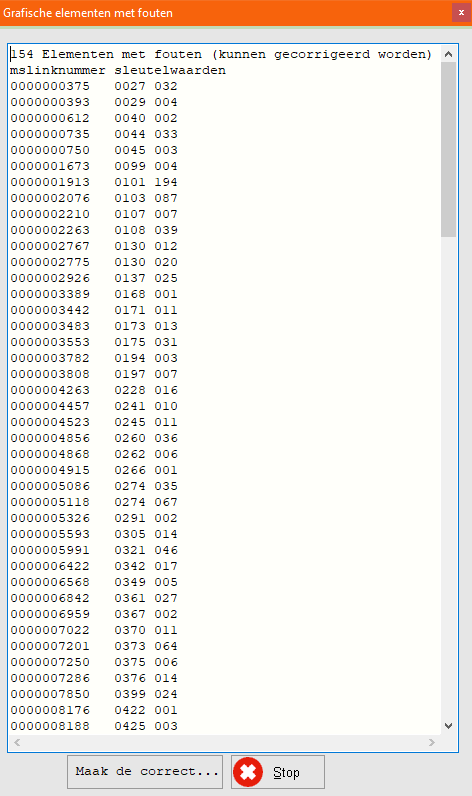

Het kan een tijd duren voordat alle grafische elementen gecontroleerd zijn. Een voortgangsbalk toont het vorderen van de functie. Vervolgens meldt GB Geografisch het aantal gevonden foute elementen. Zo'n rapport zou er zo uit kunnen zien:

GB Geografisch somt de foutieve grafische elementen op aan de hand van het ms-linknummer en de bijbehorende grafische code. Deze functie biedt drie opties:

1) U kunt de fouten die beter gewist kunnen worden, wissen met [Verwijder de fouten].

2) U kunt de fouten die gecorrigeerd kunnen worden automatisch verbeteren met [Maak de correcties].

3) U kunt de functie stoppen met [Stoppen].

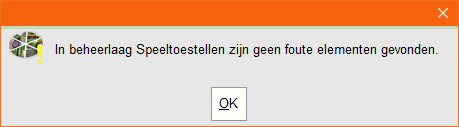

Zijn er geen fouten gevonden dan toont GB Geografisch onderstaand scherm:

Klik op [OK] om terug te keren naar het programma.
